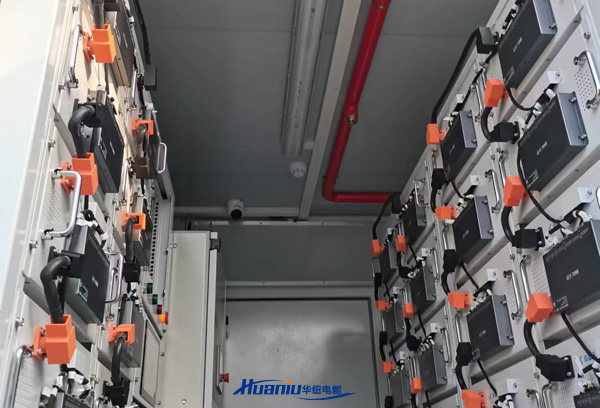

電化學儲能鋰離子系統，由于部署環境要求低，適用場景多，其應用規模正在快速增長，在大規模應用的同時，儲能電站的安全問題也引起人們的普遍關注。下面華紐電能舉例介紹集裝箱儲能電池系統設計規范。
系統總能量1MWh(不包含冗余量)，配置一臺500 KW PCS，PCS分為4個標準功率模塊，每個功率模塊獨立接入一個電池簇。
電池單體采用CA100碳酸鐵鋰電池，4并4串組成一個電池箱，4并16串為一個電池組(4個電池箱串聯)，配置一個電池組管理單元。用于對該電池組的電壓、溫度信息采集、上傳。整個電池系統由4個電池簇構成。每個電池簇由14個電池組，56個插箱串申聯組成，配置一個電池簇管理單元，用于對該路電池簇各BMS模塊進行監控、控制，4個電池簇配備一個電池陣列管理單元，對整個BMS系統的數據處理、監測控制，同時和PCS系統實現通信。
每個電池插箱主要由電池、導電條、正負極引出接線端、采集線束、電池箱等組成。每個電池插箱內部排布4并4串16支CA100鋰離子電池電池組的主正和主負、通訊線通過動力插頭進行電池箱間連接引出，保證單元的功能完整、性能可靠、外形美觀。
電池插箱尺寸（參考）：720mm(長)×390mm(寬)×230mm(高)。
儲能電池機架用于存放電池箱、規范電線電纜排布、保護設備等。采用矩陣式機架設計，使儲能電池系統美觀可靠。電池機架的整體結構在設計時最大程度地滿足可靠性、安全性。電池機架的散熱要求及操作維修的方便性，結構采用先進的免維護技術，采用模數化組合的裝配式結構，保證柜體結構具有良好的機械強度。
儲能系統機架尺寸（參考）：4500mm(寬)×2360mm(高)×870mm(深)。
BMS系統設計分為三層控制架構設計，包括電池組管理單元，電池簇管理單元以及有多個電池串并聯的電池陣列管理單元。
為便于實現大規模電池組的分散接入，并從根本上解決環路電流、支路不均流等問題，本方案PCS采用模塊化設計。500 kW PCS分為4個標準功率模塊，在直流側為獨立支路，實現了各直流支路的隔離。每個標準功率模塊的直流測單獨接入1個電池族，所有功率模塊的交流側通過升壓變壓器(315V400V)接入電網。
集裝箱儲能電池系統設計規范內容源于網絡，如有侵權，請聯系刪除。
