一套好的光伏離網系統方案的設計及實施能夠在達到基本日常用電需求的同時，避免不必要的能源浪費。下面我們來看看3kw光伏離網系統方案怎樣設計比較合理。
1項目目的
本項目是采取光伏離網系統作為別墅獨立供電系統。
2項目設計概述
本項目計劃建設光伏離網發電系統，輸出功率為3kW，光伏組件通過串、并聯方式接入離網逆變柜，實現光伏離網發電功能。
3項目工程環境分析
項目地理信息
項目工程環境以緬甸木姐市作為經緯度參考。
項目地參考地理信息為：位于東經E96.15，北緯N16.8，海拔5.5米。
項目地光照資源
由太陽能資源分布圖可知，該場區太陽能資源非常豐富。同時，通過meteonorm軟件中基礎數據庫推算，得出對應地區年均太陽輻射約為：項目的：1734.9Wh/m²-日均輻射量為4.75kwh/㎡-年輻射量為6245.6MJ/㎡
根據《太陽能資源評估方法》（QX/T 89-2008），該場區屬于太陽能資源較豐富帶，太陽能輻射等級為II類地區接近I類，太陽能資源很豐富。
項目設計與仿真，都會根據項目地的光照資源作為數據基礎，軟件數據為25年記錄的平均值，精確度及可信度很高。
4組件安裝標準設計及并網發電系統電氣設計
參考標準
本方案設計過程中按以下標準執行：
IEC 62093-2005《光伏系統中的系統平衡部件-設計鑒定》;
DB37/T 729-2007《光伏電站技術條件》;
GB/T 20514-2006《光伏系統功率調節器效率測量程序》
5并網發電系統電氣設計

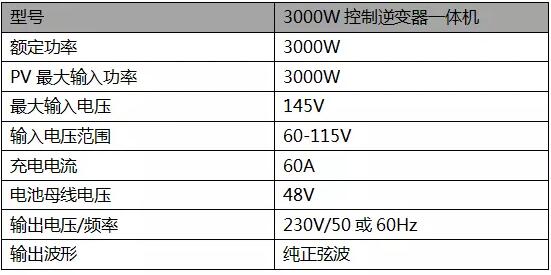

1、控制逆變一體機電氣規格參數
1）蓄電池配置及電池柜
12v200ah16塊
3）光伏組件配置
HJT-275W-30V 12片
4） 電氣設計
光伏列陣
伏組件使用3塊1串聯設計，能確保-20℃~60℃的溫度范圍內組串的開路電壓低低于145V最大工作電壓，組串的工作電壓在60-115V內，保證光伏系統全年運行穩定。
儲能電池
配置16塊，設計為4串4并的方式。蓄電池組可提供48V 800AH規格的一個儲能電池堆，儲能38.4度電保障居民持續用電所需。
發電效果
根據Meteonorm氣象軟件提供的數據，由PVSYS軟件進行仿真可得3kW光伏列陣的發電效果如下圖所示，可見光伏系統一年可提供4618度電，月均每天提供9.17~15.97度電。
